现有一所大学,情况如下：
该学校主校区有教学楼4座和实验楼2座，每座9层，每层6间教室和2间教师备课室，楼与楼之间最大距离为30米，最大楼层高度3米，楼层最大长度40米。
该学校外校区有教学楼3座和实验楼1座，每座5层，每层5间教室和2间教师备用课室，楼与楼之间最大距离为30米，最大楼层高度为3米，楼层最大长度60米。
要求：楼间光纤连接，每楼设相应配线间。

1、 请根据以上环境和设计要求，选择相应的设备、线材（只写参数和数量，不写型号品牌），
写出综合布线设计方案和理由。设计时有一定的扩充余地。
2、每间课室暂时提供2台计算机，教师办公室提供3-5台计算机，实验楼每层有1个60台机器的计算机实验室。每个校区各有学生宿舍4座，每座7层，每层8间房，每间房6个学生，以保证每个学生有一个上网端口。已在教育网申请16个C类网段的IP地址，IP地址为202.188.1.1 ~ 202.188.16.255 。两校区采用路由器经DDN专线连接，校外出口设在主校区网络中心。
请规划校园网IP地址分配方案和网络结构，写出相应简要理由，并选配相应的网络设备。设计时尽量能够
减少广播风暴，有一定得扩充余地。方便网管人员统一管理。要求有较高的安全性。

解:
一、 IP分配构想
1、 由于学校所分配得到的ip地址的范围为202.188.1.1~202.188.16.255范围共16个C类网段，最大可用主机数为16*254=4064个。
2、 如果每个上网端口都分配独立ip，将会超过4064个教育网分配到的ip地址。因此部分端口必须要共享同一个ip。考虑到学校的扩招情况和学生宿舍的扩建，而学生宿舍拥有大量接入端口，所以确定每间学生宿舍共用一个ip地址。由此学生宿舍所拥有的ip地址有原来的4座*7层*8间*6=1344（个）减为4座*7层*8间=224（个）。基于相同原因实验楼的计算机实验室每间分配3个ip，供60台主机共用接入。

二、IP数量详细分配
主校区：
教学楼：教室主机数：4座*9层*6间*3=648 办公室：4座*9层*2间*5=360
实验楼：教室主机数：2座*9层*6间*3=324 办公室；2座*9层*2间*5=180
学生宿舍：4座*7层*8间=224
总计：1736

外校区：
教学楼：教室主机数：3座*5层*5间*3=225 办公室：3座*5层*2间*5=150
实验楼：教室主机数：1座*5层*5间*3=45  办公室：1座*5层*2间*5=50
学生宿舍：4座*7层*8间=224
总计：694

三、 IP地址详细分配
主校区
校区地址范围   （202.188.1.1~202.188.8.254）2032个可用ip地址
教学楼          (202.188.1.1~202.188.4.254)  1016个可用ip地址
实验楼         （202.188.5.1~202.188.6.254）508个可用ip地址
学生宿舍       （202.188.7.1~202.188.8.254）508个可用ip地址

外校区
校区地址范围   （202.188.9.1~202.188.12.254）1016个可用ip地址
教学楼         （202.188.9.1~202.188.10.254）508个可用ip地址
实验楼         （202.188.11.1~202.188.11.254）254个可用ip地址
学生宿舍       （202.188.12.1~202.188.12.254）254个可用ip地址

预留ip地址    （202.188.13.1~202.188.16.254）1016个可用ip地址

配线间的地点设置：
该学校外校区有教学楼3座和实验楼1座，每座5层，每层5间教室和2间教师备用课室，楼与楼之间最大距
离为30米，最大楼层高度为3米，楼层最大长度60米。

（双绞线）
配线间配在1楼，到各层楼末的线长
1楼60M
2楼60+3=63M
3楼60+3*2=66M
4楼60+3*3=69M
5楼60+3*3=72M
共需线长：330M

配线间配在5楼，到各层楼末的线长
5楼40M
4楼6楼（40+3）*2=43M*2
3楼7楼（40+3*2）*2=46M*2
2楼8楼（40+3*3）*2=49M*2
1楼9楼（40+3*4）*2=52M*2
共需线长：420M

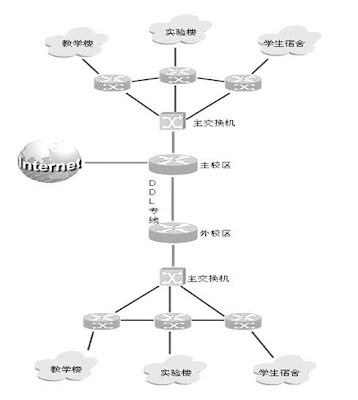

五、 网络拓扑图

六、 相关注意问题
1、 布线时候注意建筑内的端口距离交换机不要超过100M，否则会造成信号的衰减。主校区建筑长为40米，楼高3米，共9层，保守估计端口与交换机的最远距离是67米，楼配线间可以设于底层。外校区建筑长度60米，楼高3米，共5层，保守估计端口与交换机的最远距离是75，可以考虑将配线间设于建筑3层的中部，以防线路过长造成信号衰减。
2、 为了减少广播风暴的产生，可以利用配置vlan的方法来实现，限制数据包在指定子网内传播。
